Presentando: Logo en Madera
Logotipo de empresa en relieve realizado en madera para la empresa de frio industrial "INDARRI".
Base de aglomerado recubierto de melamina blanca texturada.
Letras de 50mm de espesor realizador en arce.
Copos de 50mm de espesor realizados en roble.
Acabado de barniz al disolvente.

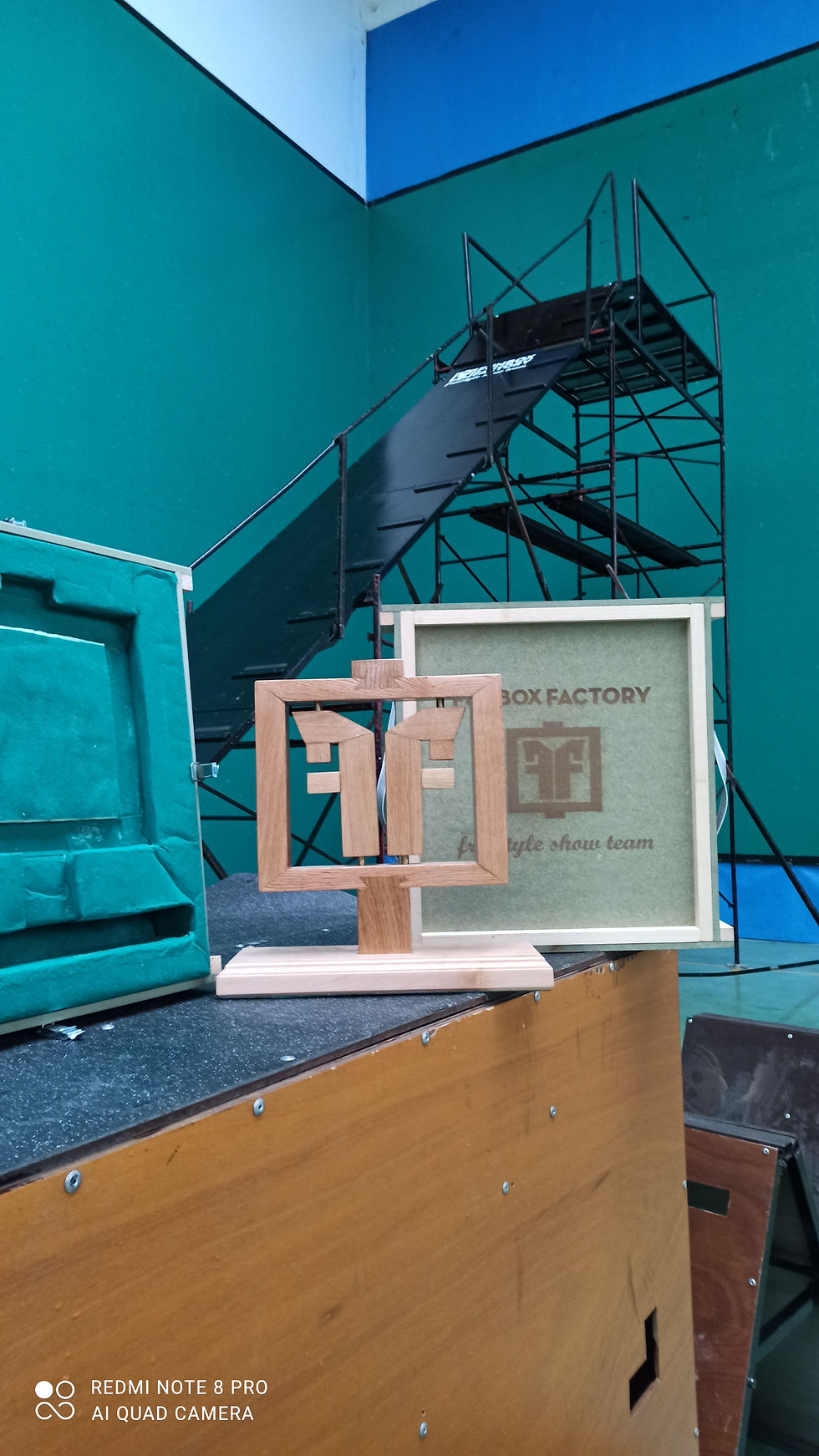

Presentando: Trofeo Funbox Factory
Además de ser diseñador, suelo ayudar en la empresa de un amigo, el cual se dedica a realizar exhibiciones de acrobacias en bicicleta de las siguiente modalidades:
-Freestyle Bike Show. En el cual entran:
-Dirt jump
-Trial sin
-Street show
-Moto Trial
En una de las exhibiciones el amigo en cuestión, me pregunto si seria posible realizar un trofeo a medida para realizar competiciones en las exhibiciones. Además quería tener una caja de transporte robusta para llevarlo de un sitio a otro.
El trofeo se ha diseñado a partir del logotipo de la empresa, el cual son dos "F" que simbolizan el nombre de la empresa.
Para empezar se realizaron varios diseños par elegir uno que le gustase al cliente. Después de elegir uno se debía decidir el tamaño del trofeo.
Debido a que el publico se sienta a una distancia considerable de la estructura de la exhibición el trofeo debía ser grande para que pudieran ver el diseño desde lejos. Para esto se dibujo la vista alzada del trofeo en un contrachapado de 3mm y se corto para ver el tamaño de el desde distintas distancias.
Una vez decidido el tamaño, se encargaron las maderas cepilladas, regruesadas, y calibradas a una carpintería local.
A la base se le realizo un cajeado para alojar la pata. el cual se unió con colas y dos tirafondos por la parte inferior. luego se le encolo una tala de fieltro para que no se deslizase.
Tanto la pata como la punta están unidas a los travesaños mediante colas de milano.
Los travesaños están unidos a los largueros mediante caja y espiga abierta a inglete.
Las dos "F" están constituidas por 4 piezas, todas encajadas mediante caja y espiga. y estas están sujetas al marco mediante 4 barras de latón, 2 a cada figura.
La caja esta realizada con tablero MDF hidrofugo reforzado con listones de pino. en el interior se puso una esponja al cual se le cortaron huecos para acomodar el trofeo. Luego se forro con fieltro.
Trofeo:
Base: Arce con acabado de Goma-laca y tela de fieltro.
Logo: Roble con acabado de Barniz al Disolvente.
Funbox Factory
Instagram: @funboxfactory
E-mail: info@funboxfactory.com
Telf.: 696 822 929
Presentando: Reloj Conmemorativo
El antiguo subdirector de mi instituto me contacto para encargarme un regalo que le querían hacer a un amigo suyo por su jubilación. su idea fue regalarle un reloj.
Para poder realizar el reloj le pregunté por las aficiones de la persona al que se lo iban a regalar, dos de ellas eran: el esquí y la navegación. Además me pidió que escribiera "Dual-eko zure lagunak" en alguna parte del reloj.
Decidí grabar la imagen de un esquiador en el centro del reloj y escribir el texto solicitado en el marco. la imagen se iba a grabar mediante láser, pero la máquina se estropeó y tuve que buscar otra solución.
Para fabricar el reloj, mecanice el alojamiento para el mecanismo en la parte trasera de una tabla de haya, luego dándole la vuelta, mecanice una cajera en el cual se realizaría la imagen y fresar la parte exterior dándole la forma ovalada al reloj. Para terminar, mecanice el texto en el marco que había quedado entre el exterior y la cajera.
Para realizar la imagen, al no poder usar la máquina láser, opte por tallar surcos y rellenarlos de una mezcla de cera con betún de Judea. para esto imprimí la imagen en papel a tamaño real y la transferí a la madera usando hoja de calco. los números fueron tallados en ángulo y la imagen usando una gubia esquina haciendo líneas rectas y paralelas profundizando unos 2mm. Luego esos surcos se rellenaron con una mezcla a base de cera y betún de Judea a una proporción de 1g de cera por 30 gotas de betún. los números se oscurecieron pincelando la mezcla en la talla.
Para finalizar se aplicaron dos capas de vaselina líquida para proteger la madera sin cambiar drásticamente el tacto y el color de la misma.
Presentando: Trofeo para Arotzgi
En 2019, la asociación de carpinteros de Guipuzkoa "Arotzgi", cumplió 50 años y para celebrarlo, organizó una conferencia en el museo de ciencia Eureka en Donosti y pidió a la escuela de formación profesional Bidasoa, de Irun y la escuela politécnica Easo de Donosti un trofeo a cada uno para dar a las dos empresas activas mas longevas de Euskadi.
La temática solicitada era: el pasado, el presente y el futuro del sector de la madera.
Simbolizar la unión de Arotzgi y la escultura vasca del último siglo.

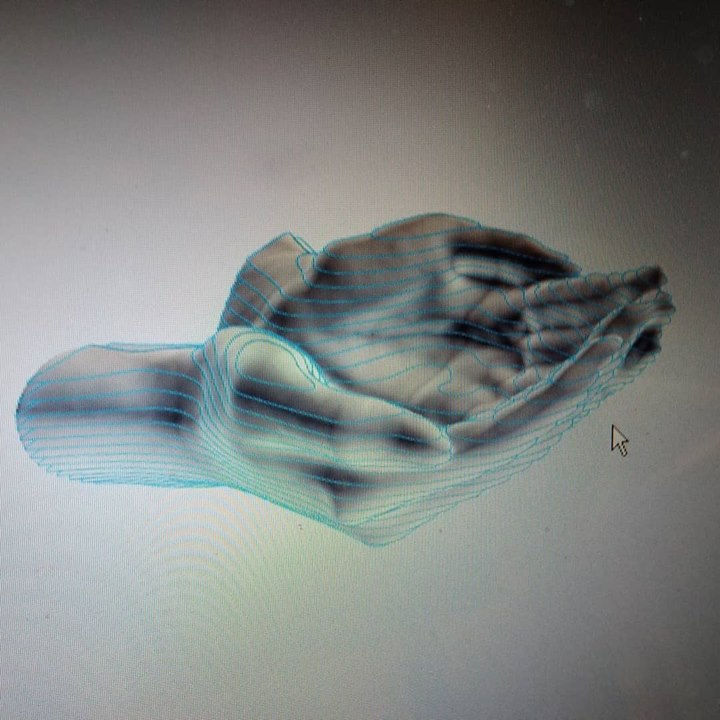

Decidí hacer unas manos sosteniendo un brote de un árbol en una base con una mano tallada.
La base representa el pasado:
Los surcos de la mano tallados a mano representando el método de fabricación a mano, como se hacia en la antigüedad.
Material: Roble
Acabado: Cera Incolora (añadir que entre la base y las manos se encuentran 4 pilares de latón sin acabado, representando la revolución industrial)
Las manos representan el presente:
La producción mediante maquinas especializadas y el deber de producir rápidamente y a bajo costo.
Material: DM
Acabado: Betún de Judea
El brote representa el futuro:
El árbol que acaba de nacer y del cual no se sabe el tipo ni el uso que se le dará. Puede que sea un árbol frutal, termine siendo un mueble de una casa o termine en la chimenea para calentar a una familia.
Material: Fresno (las hojas), DM (El tallo), Castaño (La tierra)
Acabado: Ecopoxy UVpoxy (El brote), Cera (La Tierra)

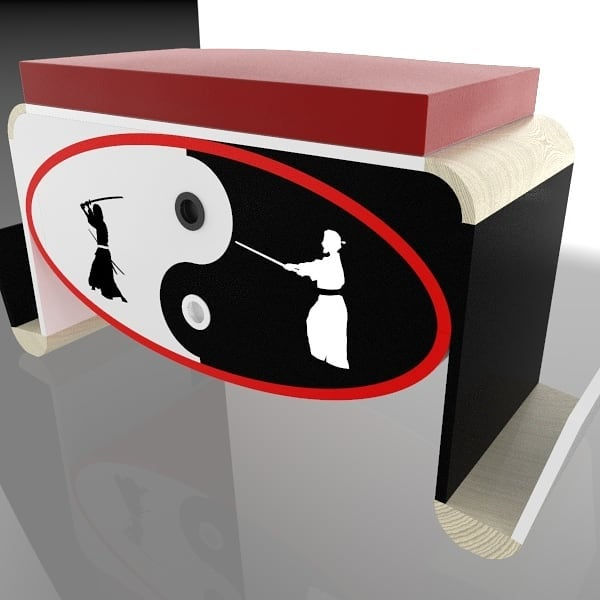

Presentando: Pie de Cama Japonés
Como último proyecto de curso, los profesores nos solicitaron que diseñáramos un mueble auxiliar. Es decir, que puede estar ubicado en cualquier zona del hogar y tener cualquier funcionalidad.
Después de mirar en internet decidimos hacer un pie de cama modular. El cliente podría cambiar las piezas sin tener que comprar el mueble entero.
Después de barajarlo con el profesor, se decidió hacer el pie de cama con un óvalo y hacer las puertas en forma de ying-yang. La forma exterior, se decidió hacer un perfil continuo y meter el óvalo dentro. Para pintarlo, se decidió intercalar los colores blanco y negro. El tapizado se decidió hacerlo en color rojo para contrastar un poco y simbolizar la lucha entre el ying y el yang.

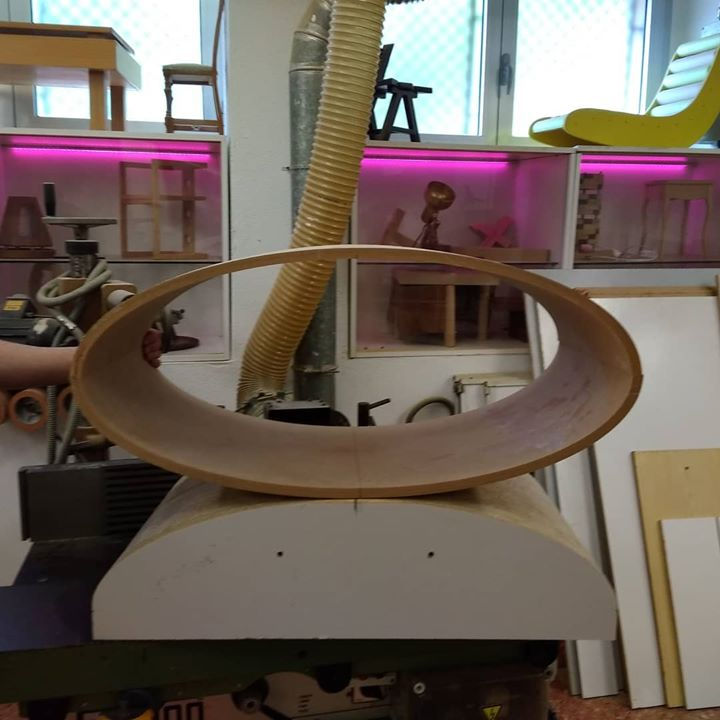

Tuvimos problemas para fabricar el óvalo ya que no sabíamos nada de moldear piezas. Al no poder doblar el tablero de 18mm de grosor, se pensó en hacer un molde y termoconformar tableros de 3mm y encolarlos.
Presentando: Trofeo Egurtek
Cuando estaba en grado medio, hubo la opción de realizar un trofeo para la edición nº16 de los premios Egurtek. Yo quise participar pero por falta de tiempo no pude. Me dio pena el no haber participado.
Cuando salió la noticia de la edición nº17, me dije a mi mismo que pasara lo que pasara haría el trofeo. Hablando con el profesor llegué a la idea de un proyecto de restauración:
un acueducto.
El acueducto, a mi parecer ha sido la construcción arquitectónica mas importante de la historia, ya que ayudaba a transportar agua a las zonas mas difíciles.
Por eso me pareció interesante hacer como que estaban restaurando el acueducto. Por una parte ya lo restaurado y la otra parte como que el acueducto estaba derruido.
Está fabricado en roble y acabado en vaselina, y la base es de madera olivo y acabado en goma-laca.
Está grabado el logotipo, el nombre y el año de la edición de Egurtek.

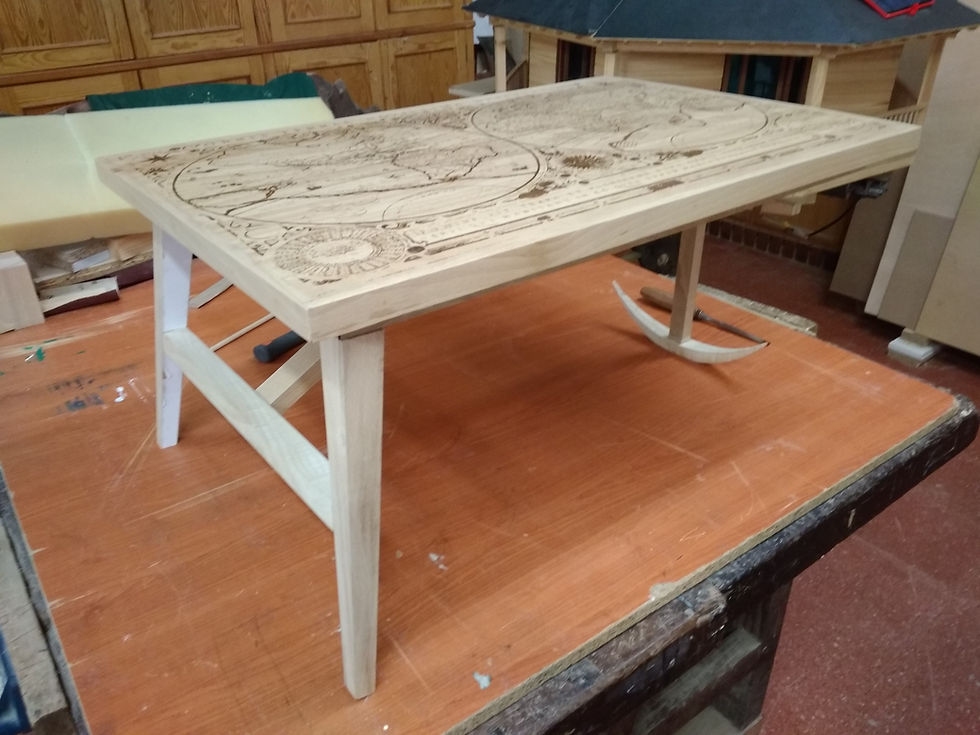

Presentando: Escritorio náutico
Como segundo proyecto se decidió realizar una mesa. Los profesores al no especificar que tipo de mesa y al decir que el trabajo era por grupos, un compañero y yo decidimos hacer un mesa de estilo náutico, ya que yo hice una lámpara náutica y él un faro como lampara.
La primera idea era de hacerle a la mesa dos patas inclinadas y las otras dos se sustituirían por una ancla inclinada. Al final se decidió hacer el ancla en vertical y grabar en la encimera un carta náutica antigua.
La mesa se planteó de hacerla de 1,50 por 1 metro pero se realizó a escala 1:2.
Para el grabado del mapa, se escogió de internet y se editó en Photoshop para ponerlo en blanco y negro e intentar tener el máximo detalle posible. Se grabó en la grabadora laser y tardó un total de 25 horas en terminar.
Debajo de la encimera se encuentra una estructura de haya la cual es para unir las patas a la encimera.
El ancla consta de haya, fresno y elondo.
Presentando: Premio para Albaola
La empresa "Bigel" asociada con el gobierno vasco, vino a nuestra escuela para colaborar en el proyecto steam para inculcar las nuevas tecnologías a los niños de primaria.
El proyecto consistió en ir a unas escuelas en Donosti y enseñar en la clase de los niños el proyecto a presentar, contarles la historia de la asociación elegida, los niños harían un micro teatro de la historia, y luego entre todos dibujar y hacer un prototipo que del trofeo que se le entregaría a Albaola.
De todos los dibujos que se hicieron, después de votar se decidió hacer un loro en una jaula (Albaola es un astillero que está rehaciendo un ballenero vasco antiguo).
Un tiempo después, los alumnos de Donosti vinieron a nuestra escuela para que les enseñáramos las impresoras 3D y viesen como quedó el proyecto que ellos eligieron.

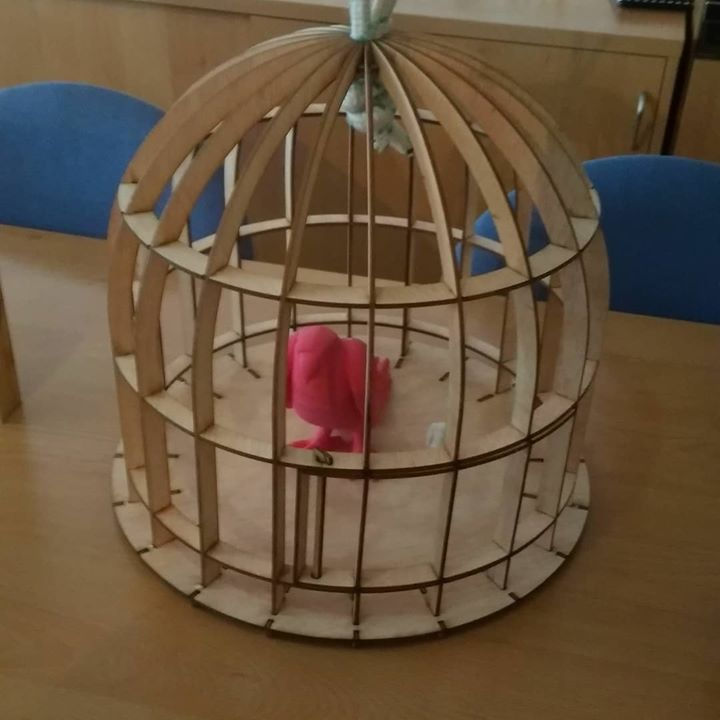

Se llevaron una sorpresa cuando vieron al loro dentro de la jaula que monte mientras ellos estaban presentes.
Presentando: Lámpara juego de poleas
Este es el primer proyecto del grado superior de diseño y amueblamiento.
Para empezar el curso, los profesores nos pidieron que diseñáramos una lámpara para poder hacer algo sencillo y rápido ya que no teníamos mucho tiempo para fabricar el prototipo. Nos dijeron que mirásemos en internet ideas y que las rediseñásemos o que hiciésemos una lámpara original nuestra.
Yo, encontré la segunda imagen de la galería y pensé que seria interesante que el cliente pudiese subir y bajar la altura de la bombilla para crear distintos ambientes. De ahí, salió el boceto que es la tercera imagen.
Consiste en una viga de roble colgada del techo mediante unas abrazaderas y cuerda marítima. Luego, debajo de la viga, unas poleas que servirán para subir y bajar las bombillas y los contrapesos para que queden en las alturas definidas. Luego se cambiaron los contrapesos por mas bombillas para dar mas luz.
Las bombillas se decidieron poner de diseño Edison de filamentos rectos e incandescentes para crear un ambiente mas cálido. Sí que es verdad que estas bombillas no iluminan demasiado, crean un ambiente acogedor que es la idea que se quería conseguir.
Las poleas, fueron fabricadas en una maquina de control numérico y en el torno.
La viga consta de 4 piezas de roble pegadas par evitar futuras deformaciones.
Con la ayuda del departamento de electrónica estuvimos buscando una solución para el cableado eléctrico. Una de las ideas fue esconder el cable en la cuerda pero no era viable ya que no se podrían mover las poleas. Al final se decidió poner unos cable finos por fuera para que se notara lo menos posible.
El profesor me propuso participar en el concurso Ciudad de Irun que organiza la escuela a nivel nacional. Yo no estaba muy seguro ya que pensaba que no ganaría. Pero el profesor me siguió animando para participar y a final participé. El concurso se celebró en la ciudad de Badajoz y con la excusa de otro concurso pude ir a verlo. Al final resultó que el profesor tenia razón y gane el segundo premio de desarrollo de producto.

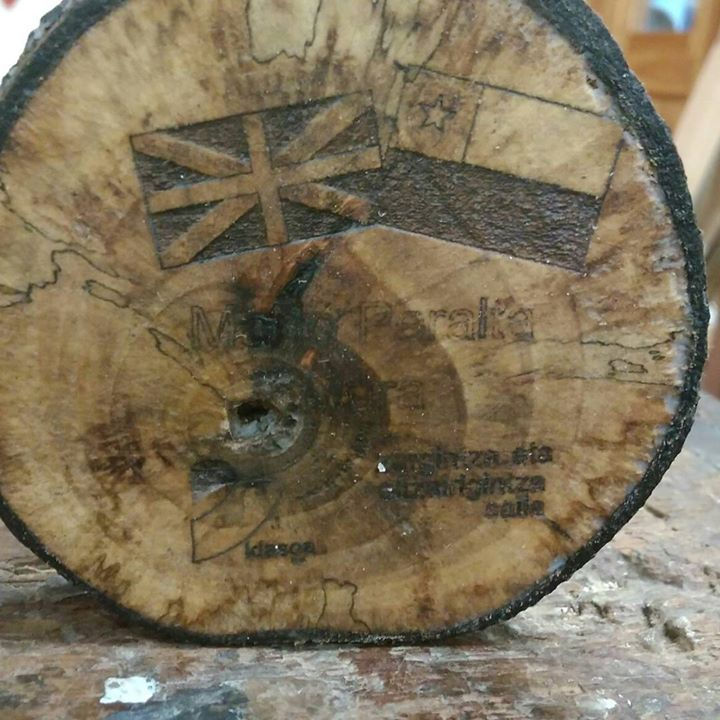

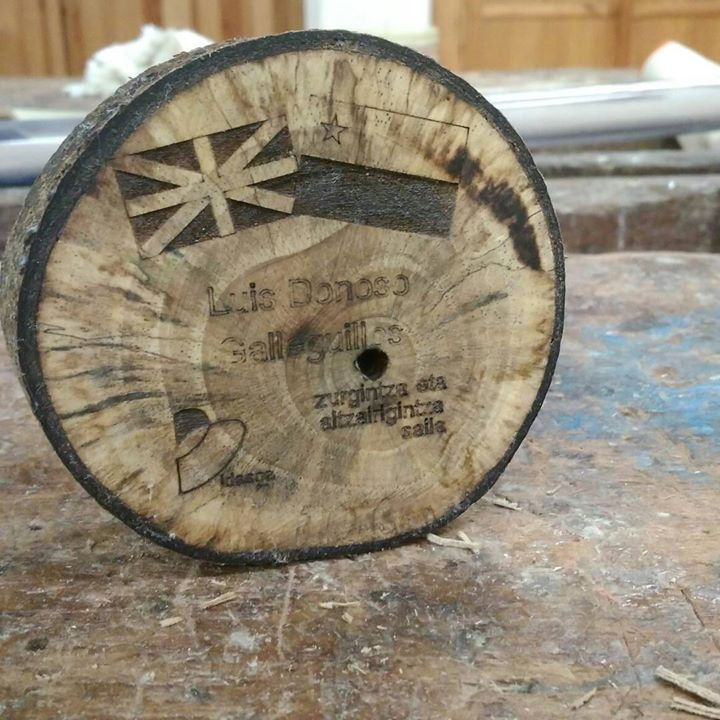

Presentando: Trofeos para profesores chilenos
Unos profesores de telecomunicaciones vinieron de Chile a realizar actividades en nuestra escuela y los profesores de mi departamento me pidieron si podía hacer unos trofeos personalizados para ellos.
Les pregunté qué era lo que querían y me dijeron que querían las banderas de Euskadi y de Chile juntos, en medio el nombre de los profesores y abajo el logo del instituto con el nombre del departamento de madera.
Presentando: Ovejas de laser
Cuando la cortadora laser llegó a la escuela, yo entusiasmado por ver qué era y que posibilidades tenía, empecé a mirar proyectos en internet. Viendo cómo estaban construidos decidí dibujar algo para probarlo. Hice una oveja, que se quedo en una estantería en mi habitación.
Al llegar la Navidad, mi madre me preguntó si podía hacer un par de ovejas más pequeñas para poner en el Belén viviente. Tuve que rediseñar los huecos para la tablas pero aun asi quedaron bien.
Presentando: Maqueta de pérgola
Uno de los proyectos que hice en el segundo curso fue una pérgola de haya para aprender las estructuras de madera. Todas las piezas menos la tornapuntas están unidas mediante ensambles.
Las distintas capas del tejado están constituidas de:
1-Tarima de roble (se hicieron chapas finas de 2 mm de grosor)
2-Una manta de aislante hidrófugo
3-Rastreles de cedro de 2mm de grosor (se compraron en una tienda externa) (el cedro no se pudre por eso es un buen material para zonas en contacto con el agua)
4-Un cartón que imita la pizarra
5-Cantoneras de roble para tapar todas las juntas
Ahí es cuando pensé en especializarme en estructuras de madera.

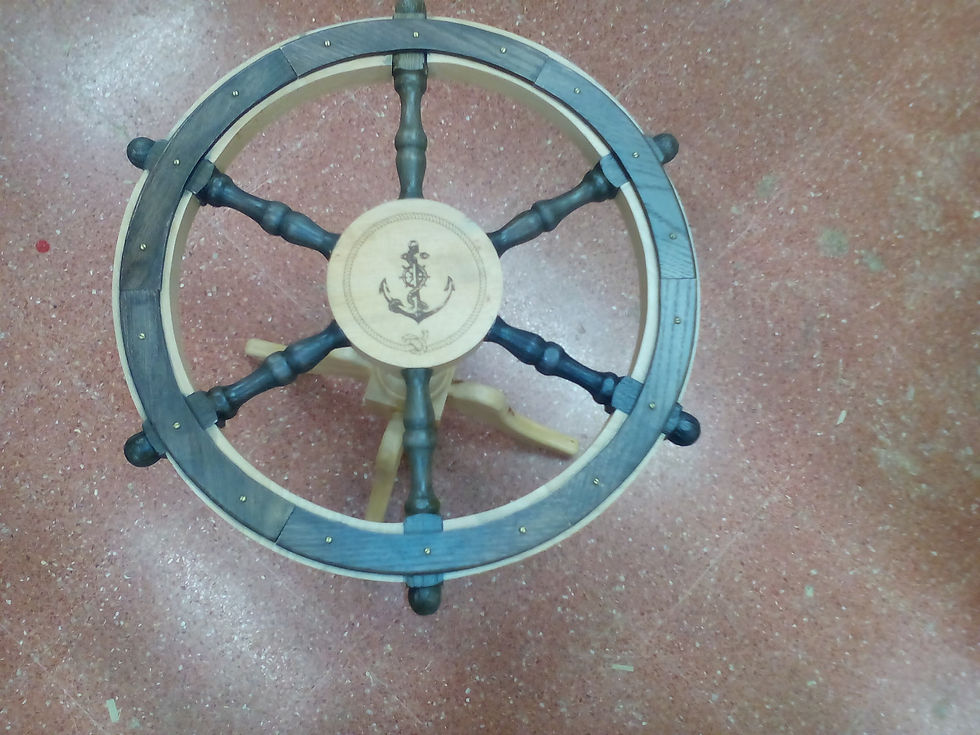

Presentando: Mesa auxiliar náutica
Como ultimo proyecto del curso, nos solicitaron realizar un mesita auxiliar para practicar el uso del torno. El diseño de la pata central era fija pero podíamos decidir sobre la encimera. La idea que nos propusieron fue de hacer un hexágono de aglomerado y chapearlo, y hacerle un marco de madera de haya. A mí me parecía demasiado simple y bastante aburrido asi que le pregunte al profesor si podíamos cambiar el diseño. Me dijo que le propusiese algo.
Mi idea principal era usar una rueda de carro antigua y ponerle un cristal. Hice un diseño básico en AutoCAD y se lo enseñé. Era un aro sujeto mediante unos radios cónicos en un círculo central que serviría para sujetarlo a la pata central.
El profesor me propuso que en vez de hacer una rueda, que le diese una vuelta a los radios y podría hacer un timón de barco. Para poder hacer todos los radios iguales, usé una maquina especial que disponemos en la escuela: un torno copiador. Para esto tuve que tornear a mano un radio el cual serviría de plantilla.
En un tablero, dibujé el timón a escala 1:1 para usarlo para ajustar todas las piezas e ir lijando las curvas poco a poco. Está fabricado en madera de roble y madera de haya. La madera de roble está tintada con una mezcla de vinagre y óxido de hierro, el cual entrando en contacto con el tanino del roble hace que se oscurezca.
Los radios están sujetos mediante tubillones a los aros y al centro. Además de esto, las juntas del aro, están tapadas mediante unas tablillas de roble, los cuales sirven para poner el cristal. La encimera esta decorada con tirafondos de latón para darle algo de brillo.
Aprovechando que la escuela adquirió una máquina grabadora laser, se decidió grabar un ancla y una cuerda atada en el centro del timón.

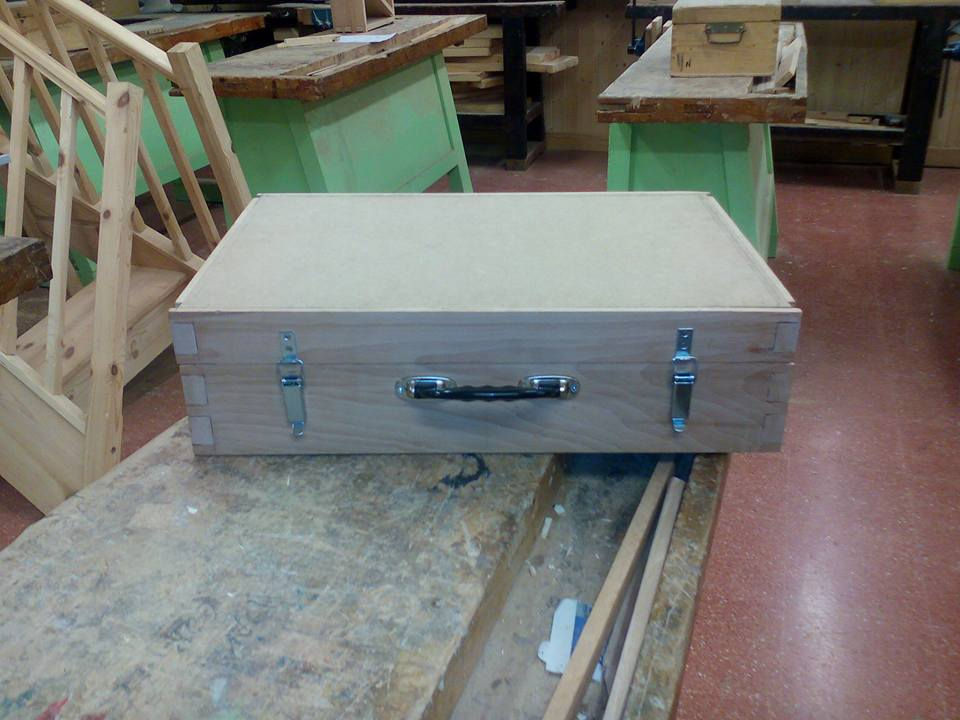

Presentando: Caja de herramientas
Los profesores no solicitaron que hiciésemos una caja de herramientas para guardar nuestras herramientas. Las tablas de haya están unidas mediante colas de milano y las tapas de DM están unidas mediante un rebaje en los costados y cola blanca con clavos.
Presentando: Banqueta clásica de roble

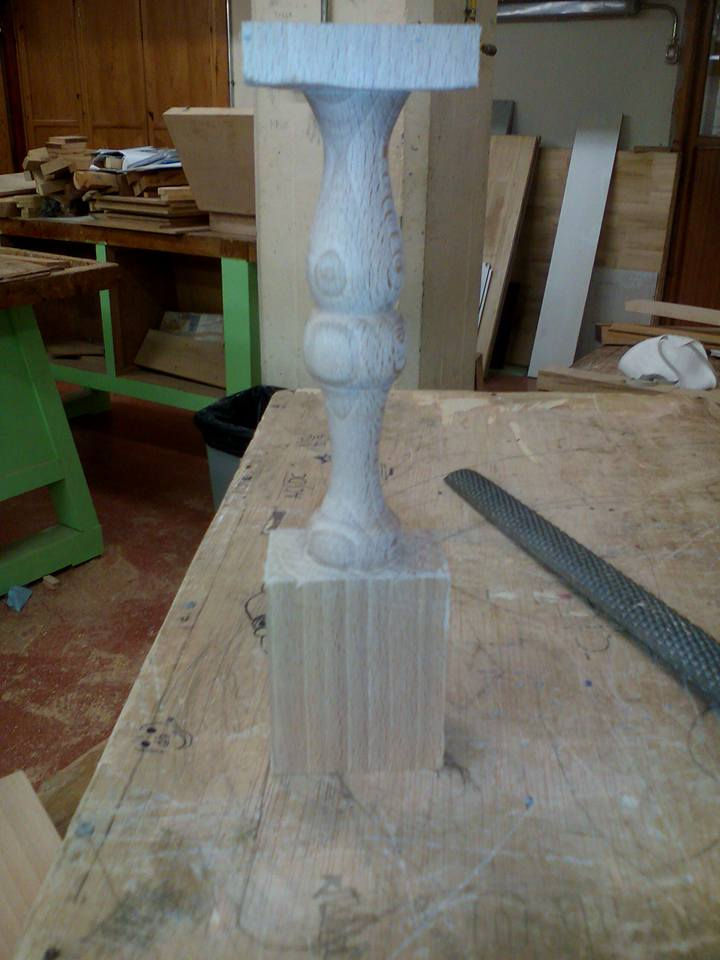

Como segundo proyecto, realizamos una banqueta en madera de roble para aprender a usar las máquinas estacionarias.
Los travesaños están unidos a las patas mediante espigas, y el asiento mediante tirafondos. Todas las piezas tienen los cantos redondeados para que sea más cómodo.
Presentando: Portarrollos de pino
Como primer proyecto de carpinteria, el profesorado nos entregó unos planos a escala de un portarrollos. El trabajo consistió de realizar el dibujo a escala real y luego realizar el mueble en madera de abeto.
Para decorarlo, se decidió grabar unos motivos celtas en el frente para darle algo de contraste. Para esto se usó papel de calco para transferir los dibujos y un piro-grabador (Quemador de madera) para grabarlos.
